【導(dǎo)語(yǔ)】幾乎所有商業(yè)緊固件都是由碳鋼、合金鋼制成，而且一般都防腐蝕的要求，因此，表面處理的鍍層必須附著牢固，不能在安裝和卸下的過(guò)程中脫落。另一方面，對(duì)螺紋緊固件而言，鍍層還要求足夠薄，使得鍍后螺紋仍能旋合。一般鍍層的溫度限制比緊固件材料要低，因此還需考慮緊固件所處的工作溫度要求。

    表面處理的主要目的是美觀和防腐。由于緊固件的主要功能是緊固零部件，而且表面處理對(duì)其緊固性能也有很大的影響。因此，在選擇表面處理工藝時(shí)，要考慮緊固件的扭矩及預(yù)緊力一致性等因素。

     一名高水平的設(shè)計(jì)者，不僅要考慮結(jié)構(gòu)設(shè)計(jì)和制造工藝，還要注意到裝配的工藝性，甚至環(huán)保及經(jīng)濟(jì)性的要求。 接下來(lái)，法士威根據(jù) 上述因素，簡(jiǎn)要介紹一些緊固件常用的鍍層，以供緊固件從業(yè)人員參考。

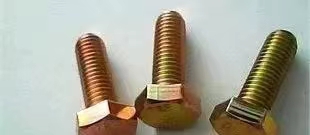

電鍍鋅

      電鍍鋅是商業(yè)緊固件最常用的鍍層。它比較便宜，外觀也較好看，可以有黑色、軍綠色。然而，它的防腐性能一般，其防腐性能是鋅鍍（涂）層中最低的。一般電鍍鋅中性鹽霧試驗(yàn)在72小時(shí)之內(nèi)，也有采用特殊封閉劑，使得中性鹽霧試驗(yàn)達(dá)200小時(shí)以上，但價(jià)格貴，是一般鍍鋅的5~8倍。

     電鍍鋅加工過(guò)程易產(chǎn)生氫脆，所以10.9級(jí)以上的螺栓一般不采用鍍鋅的處理.雖然鍍后可以用烘箱去氫，但因鈍化膜在60℃以上時(shí)將遭破壞，因此去氫必須在電鍍后鈍化前進(jìn)行。如此可操作性差，加工成本高。在現(xiàn)實(shí)中，一般生產(chǎn)廠不會(huì)主動(dòng)去氫，除非特定客戶的強(qiáng)制要求。

      電鍍鋅的緊固件扭矩—預(yù)緊力一致性較差，且不穩(wěn)定，一般不用于于重要部位的連接。為了改善扭矩—預(yù)緊力一致性，也可采用鍍后涂覆潤(rùn)滑物質(zhì)的方法改善和提高扭矩—預(yù)緊力一致性。

【磷化】

     記住一個(gè)基本原則，磷化相對(duì)鍍鋅便宜，耐腐蝕性能比鍍鋅差。磷化后應(yīng)涂油，其耐腐蝕性能的高低與所涂油的性能有很大的關(guān)系。例如，磷化后涂一般的防銹油，中性鹽霧試驗(yàn)也只有10~20小時(shí)。涂高檔的防銹油，則可達(dá)72~96小時(shí)。但其價(jià)格是一般磷化涂油的2~3倍。

     緊固件磷化常用的兩種，鋅系磷化和錳系磷化。鋅系磷化潤(rùn)滑性能比錳系磷化好，錳系磷化抗腐蝕性，耐磨性較鍍鋅好。它的使用溫度可達(dá)華氏225度到400度（107~204℃）。特別是一些重要零部件的連接。如，發(fā)動(dòng)機(jī)的連桿螺栓、螺母，缸蓋、主軸承、飛輪螺栓，車輪螺栓螺母等。

     高強(qiáng)度螺栓采用磷化，還可以避免氫脆問(wèn)題，所以在工業(yè)領(lǐng)域10.9級(jí)以上的螺栓一般采用磷化表面處理。

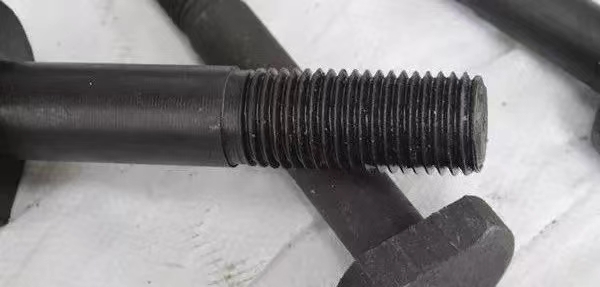

氧化（發(fā)黑）

       發(fā)黑+涂油是工業(yè)緊固件很流行的鍍層，因?yàn)樗畋阋耍?/strong>并且在油耗盡之前看起來(lái)不錯(cuò)。由于發(fā)黑幾乎無(wú)防銹能力，所以無(wú)油后它很快就會(huì)生銹。就是在有油狀態(tài)下，其中性鹽霧試驗(yàn)也只能達(dá)到3~5小時(shí)。

電鍍鎘

        鎘鍍層耐腐蝕性能很好，特別是在海洋性大氣環(huán)境下的耐腐蝕性較其他表面處理好。電鍍鎘的加工過(guò)程中的廢液處理費(fèi)用大，成本高，其價(jià)格約是電鍍鋅的15~20倍。所以在一般行業(yè)不使用，只用于一些特定的環(huán)境。如，用于石油鉆井平臺(tái)和海航飛機(jī)用緊固件。

電鍍鉻

     鉻鍍層在大氣中很穩(wěn)定，不易變色和失去光澤，硬度高耐磨性好。在緊固件上用鉻鍍層一般是作為裝飾作用。在防腐性要求較高的工業(yè)領(lǐng)域很少使用，因?yàn)楹玫你t電鍍緊固件與不銹鋼同樣昂貴，只是使用不銹鋼強(qiáng)度不夠時(shí)，才用鍍鉻緊固件代替。

       為了防止腐蝕，鍍鉻前應(yīng)首先鍍銅和鎳。鉻鍍層可以承受華氏1200度（650℃）的高溫。但也與電鍍鋅一樣存在氫脆問(wèn)題。

鍍鎳

    通過(guò)電解或化學(xué)方法在金屬或某些非金屬上鍍上一層鎳的方法，稱為鍍鎳。鍍鎳分電鍍鎳和化學(xué)鍍鎳。

    主要用于既要防腐，又要導(dǎo)電性好的地方。如車輛電瓶的引出端子等。

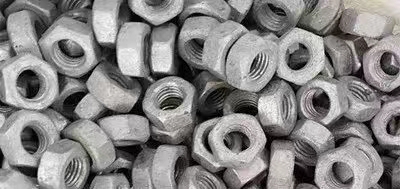

熱浸鋅

    熱浸鋅為鋅加熱到液體下熱擴(kuò)散涂層。其鍍層厚度在15~100μm，并且不易控制，但耐腐蝕性好，多用于工程中。熱浸鋅加工過(guò)程中污染嚴(yán)重，有鋅廢料和鋅蒸汽等。

    由于鍍層厚，在緊固件中引發(fā)了內(nèi)外螺紋難以旋合的問(wèn)題。因熱浸鋅加工的溫度原因，（340-500C）它不能用于10.9級(jí)以上的緊固件。

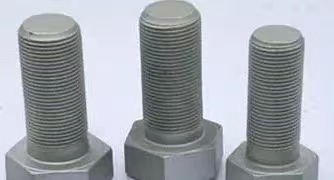

滲鋅

      滲鋅為鋅粉固態(tài)冶金熱擴(kuò)散涂層。其均勻性好，螺紋、盲孔內(nèi)都能獲得均勻?qū)印ｅ儗雍穸葹?0~110μm，并且誤差可控制在10%。它與基體的結(jié)合強(qiáng)度和防腐性能在鋅涂層中（電鍍鋅、熱浸鋅、達(dá)克羅）是最好的。其加工過(guò)程無(wú)污染，最環(huán)保。

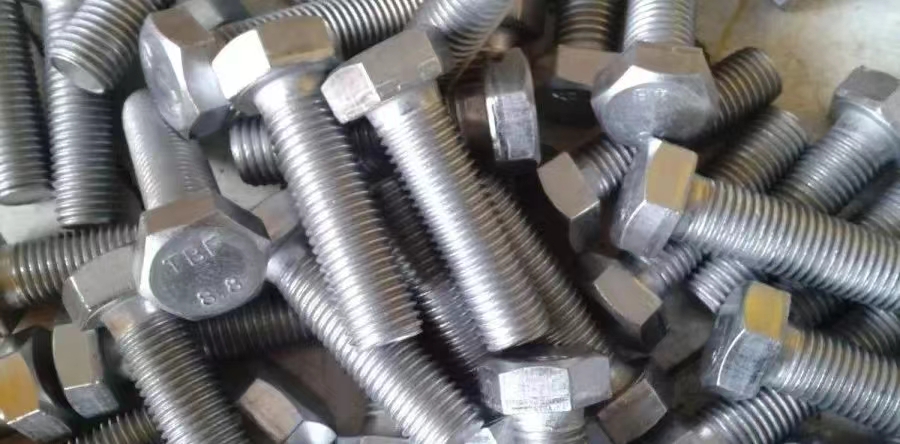

達(dá)克羅

     達(dá)克羅是DACROMET譯音和縮寫(xiě)，簡(jiǎn)稱達(dá)克羅、達(dá)克銹、迪克龍。國(guó)內(nèi)命名為鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。

      不存在氫脆問(wèn)題，并且扭矩—預(yù)緊力一致性能很好。如不考慮價(jià)鉻和環(huán)保問(wèn)題，它實(shí)際上最適用于高防腐要求的高強(qiáng)度緊固件。

     以上就是緊固件的表面處理最常用的幾種方式，你學(xué)會(huì)了嗎？  了解更多緊固件相關(guān)資訊，可關(guān)注法士威精密零件！ 或撥打熱線電話：0755-29766626
