金屬緊固件的材料，主要為鋼材，鋼的種類可分為冷墩鋼、易切削鋼、普通不銹鋼、耐熱鋼以及高溫鋼。接下來，我們根據國標中鋼的分類標準m,介紹緊固件最常用鋼材-冷鐓鋼的產品特性。

冷鐓和冷擠壓用鋼的特性和用途

1)非熱處理型

ML04AI、ML08AI--熱軋狀態下強度低，塑性高，冷塑性好。

用途：主要適用于制造小規格鉚釘、螺母、螺釘。

ML10AI-熱軋狀態下，塑性較好，強度比ML08A1高，退火狀態下，冷變形塑性更好。

用途：主要適用于制造小規格鉚釘、普通螺栓、螺釘、螺母、開口銷、墊圈等。

ML15A1ML15--熱軋狀態下塑性中等，強度比ML10A1鋼高，退火狀態下，冷塑性變形好。

用途：主要適用于制造普通螺栓、螺釘、螺母、開口銷、墊圈等。

ML20A1ML20--熱軋狀態下，強度比ML15A1高，退火狀態下,冷變形塑性好。

用途：主要適用于制造要有一定強度的螺栓、螺釘、螺母、圓柱銷等。

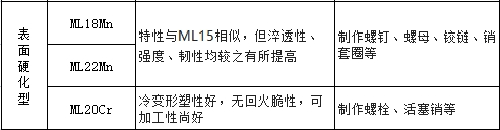

2)表面硬化型

ML20Cr--退火狀態下,強度比ML20鋼高,淬透性好，冷變形塑性好,熱處理后有良好的綜合力學性能。

用途：主要適用于制造熱處理后表面要求耐磨、心部要有一定強度的耐沖擊螺栓、螺母、螺柱等。

3)調質型

ML25Mn--退火狀態下,強度比ML20Cr鋼稍低，淬透性比 ML20鋼好,冷塑性變形好。

用途：主要適用于制造要有一定強度的螺栓、螺釘、螺母等。

ML30Mn、ML35Mn--退火狀態下，冷塑性變形好，淬透性好，切削加工性也好，但有過熱敏感性和回火脆性傾向。

用途：主要適用于制造要求強度較高的螺栓、螺釘、螺母等。

ML37Cr、MI40Cr退火狀態下，強度比M35Mn鋼高，冷變形塑性好,經調質處理后有良好的綜合力學性能。

用途：主要適用于制造表面耐磨、心部要有一定強度的高強度螺栓、圓柱銷等。

4)調質型(含硼鋼)

ML20B--退火狀態下，強度與ML20鋼相近，冷塑性變形好,淬透性好。

用途：經調質處理后適用于制造心部要求強的螺栓、銷軸等。

 ML28B、ML35B--退火狀態下,冷變形塑性好，淬透性。

用途：經調質處理后適用于制造心部強度要求高的高強度螺栓等緊固件。

ML20MnB--退火狀態下，強度比ML20B鋼高，冷塑性變形好，淬透性好。

用途：經調質處理后適用于制造汽車拖拉機 上重要的螺栓和螺母等。

ML35MnB、ML37CrB--退火狀態下，特性與ML37Cr鋼相近，但淬透性更好，經調質處理后有良好的綜合力學性能。

用途：主要適用于制造要求心部強度高的重要緊固件，如汽缸蓋、螺栓等。
