鹽霧試驗(yàn)的技術(shù)指標(biāo)包括：鹽溶液濃度、相對(duì)濕度、溫度、鹽霧時(shí)間、貯存時(shí)間、試驗(yàn)周期，集霧量，PH值。

鹽霧試驗(yàn)的類(lèi)型

1. 中性鹽霧試驗(yàn)(NSS試驗(yàn))是最廣泛應(yīng)用于加速腐蝕試驗(yàn)方法中的最早應(yīng)用。它使用5%氯化鈉溶液中溶液PH值作為噴霧溶液調(diào)節(jié)至中性范圍(6?7)。試驗(yàn)溫度為35℃，要求鹽霧沉淀速率為1?2ml / 80cm·h。

2. 醋酸噴霧試驗(yàn)(ASS試驗(yàn))是基于中性鹽霧試驗(yàn)開(kāi)發(fā)的基礎(chǔ)。通過(guò)加入一些冰醋酸在5%氯化鈉溶液中，PH值降至約3，溶液變成酸性，最后由中性鹽霧形成鹽霧，形成酸性。其腐蝕速度比NSS測(cè)試快約3倍。

3. 銅鹽加速乙酸鹽試驗(yàn)(CASS試驗(yàn))是國(guó)外新開(kāi)發(fā)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽 - 氯化銅，劇烈引起腐蝕。其腐蝕速率約為NSS試驗(yàn)的8倍。

4. 交替鹽霧試驗(yàn)是一個(gè)綜合的鹽霧試驗(yàn)，實(shí)際上是一個(gè)中性鹽霧試驗(yàn)加上恒定的濕熱試驗(yàn)。它主要用于腔式機(jī)械產(chǎn)品，通過(guò)潮汐環(huán)境的滲透，使鹽霧不僅在產(chǎn)品表面腐蝕，而且在產(chǎn)品內(nèi)部。它是產(chǎn)品在鹽霧和潮濕兩個(gè)在交替轉(zhuǎn)換的環(huán)境條件下，整個(gè)產(chǎn)品的電氣性能和機(jī)械性能的最終評(píng)估發(fā)生了變化。

做過(guò)表面處理的產(chǎn)品和未做過(guò)表面處理的產(chǎn)品，鹽霧試驗(yàn)下的效果也不相同

未做過(guò)表面處理的產(chǎn)品

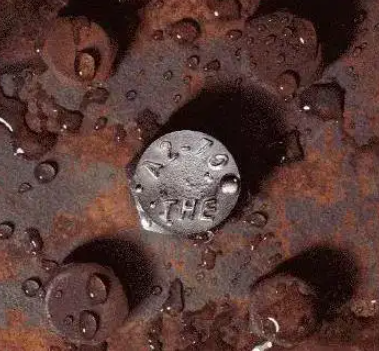

在目前不銹鋼緊固件中，依據(jù)我司經(jīng)驗(yàn)值判斷（以304產(chǎn)品為例），未做任何表面處理情況下，不銹鋼螺絲一般鹽霧試驗(yàn)時(shí)間為48小時(shí)，螺母為48小時(shí)。但受產(chǎn)品本身表面粗糙度影響，不排除未到48小時(shí)生銹的可能性。

做過(guò)表面處理的產(chǎn)品
