我們都知道自攻螺絲是不需要螺母的，因為它天生自帶酷炫防松技能。但如果我告訴你，不銹鋼螺絲是不能和螺母一起使用的，你相信嗎？

之所以會出現(xiàn)這種說法，其實是因為，在低溫管道法蘭裝配時，如果用不銹鋼螺栓和螺母加以緊固，一段時間后非常容易發(fā)生咬死的現(xiàn)象。這是因為擰好之后，螺紋和螺栓整體結(jié)構(gòu)會出現(xiàn)微微變形，導(dǎo)致咬合得更緊；或者時間長了之后，螺絲和螺孔會產(chǎn)生“融合”的現(xiàn)象。此時想再把螺栓和螺母拆下來，會需要更多的力來克服螺紋連接的摩擦力和克服因材料形變以及破壞分子間聚合產(chǎn)生的能量，總而言之，會變得尤為困難。

為了避免難以拆卸的情況發(fā)生，我們可以采用以下幾種方法。

①可以把螺母的材質(zhì)換成銅螺母，這樣可以避免融合現(xiàn)象。

②擰螺母前在螺桿式涂抹些潤滑脂。

③可以采用防咬合劑可防止零部件高溫情況下的腐蝕、燒結(jié)、生銹和磨損等等。

除了不銹鋼螺栓是不能和螺母一起使用外，我們在日常使用中常遇到不銹鋼緊固件鎖死問題，這又是怎么回事呢？

不銹鋼緊固件因其美觀、經(jīng)久耐用、抗腐蝕力強(qiáng)等特點，通常用在較貴重的機(jī)器零部件上做緊固用。

但緊固件中金屬緊固件經(jīng)常會因為各種原因發(fā)生銹蝕，在發(fā)生銹蝕時一些緊固件會出現(xiàn)完全鎖死的問題，導(dǎo)致緊固件本身的操作失去效能，也就是無法拆卸或繼續(xù)鎖上緊固件。緊固件的完全鎖死可能只發(fā)生在短短幾秒鐘以內(nèi)......

今天，法士威就給大家支個招，讓大家在使用時，把鎖死的概率降到最低低低！

首先我們要知道不銹鋼緊固件為什么會出現(xiàn)鎖死的現(xiàn)象：

1. 沒有正確選擇產(chǎn)品，在使用前應(yīng)先確認(rèn)產(chǎn)品的機(jī)械性能是否能滿足使用需求。另外，螺絲的長度選擇恰當(dāng)，以旋緊后露出螺帽一到兩個牙距為準(zhǔn)。

2. 牙紋粗糙或有異物如果有焊點急其他金屬屑夾在牙紋間，常會導(dǎo)致鎖死。

3. 用力太過或上鎖速度過快盡可能選用扭力扳手或套筒扳手，避免使用活動扳手或電動扳手，因為電動扳手常導(dǎo)致上鎖速度過快，溫度急速上升而鎖死。

4. 施力方向角度錯誤螺帽必須垂直于螺絲的軸線進(jìn)行旋合，切勿傾斜。

5. 未使用平、彈墊圈的使用能有效防止上鎖過緊的問題。

看到這里，我想大家對于不銹鋼緊固件鎖死的原因應(yīng)該更加了解了，記得方法，好好預(yù)防鎖死的現(xiàn)象發(fā)生哦！

不銹鋼螺絲在我們的日常生活中用量非常巨大，但在日常的使用過程中常見問題及其解決方法卻并非廣為人知，如常見的防松、生銹、斷裂等問題，一旦這些問題出現(xiàn)，小則更換螺絲，大則對設(shè)備部件造成破壞性的損壞，那么如何避免這些問題，以下就為大家列舉這幾種常見問題及其防止的辦法。

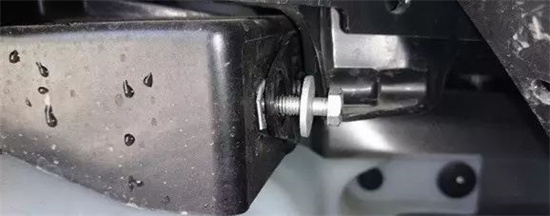

簡單的講就是要使不銹鋼螺絲使用在產(chǎn)品物料上，能使不銹鋼螺絲不會輕意的掉下來。需要螺絲與產(chǎn)品物料更加緊固的連接在一起。對于不銹鋼螺絲防松的解決方案，就有以下兩種解決方案：

1、運(yùn)用特殊的材料的反彈性，比如說工程樹脂材料，它具有較好的反彈性。把它附在不銹鋼螺絲牙紋上。使它與螺母，或物料產(chǎn)品進(jìn)行機(jī)械的摩擦。產(chǎn)生震動及絕對的阻力。完全解決螺絲松落問題。

2、在不銹鋼螺絲牙螺紋上涂上一層膠，所謂的點膠。這種膠叫作耐落膠。這種膠具有高貼度，無毒等良好的性能。這種膠涂在不銹鋼螺絲上，干燥之后，粘附力超強(qiáng)。能使不銹鋼螺絲螺紋在螺母螺紋結(jié)合，或者于產(chǎn)品螺紋孔接合后，產(chǎn)生超因的緊固作用。起到超好的防松作用。

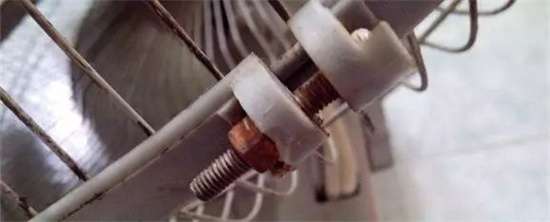

1、粉塵或異類金屬顆粒的附著物，在潮濕的空氣中，附著物與不銹鋼螺絲的冷凝水，將二者連成一個微電池，引發(fā)了電化學(xué)反應(yīng)，保護(hù)膜受到破壞，稱之謂電化學(xué)腐蝕。

2、不銹鋼螺絲表面粘附有機(jī)物汁液(如瓜菜、面湯、痰等)，在有水氧 情況下，構(gòu)成有機(jī)酸，長時間則有機(jī)酸對金屬表面的腐蝕。

3、不銹鋼螺絲表面粘附含有酸、堿、鹽類物質(zhì)(如裝修墻壁的堿水、石 灰水噴濺)，引起局部腐蝕。

4、在有污染的空氣中(如含有大量硫化物、氧化碳、氧化氮的大氣 )，遇冷凝水，形成硫酸、硝酸、醋酸液點，引起化學(xué)腐蝕。

以上情況均可造成不銹鋼螺絲表面防護(hù)膜的破壞引發(fā)銹蝕。所以，為確保不銹鋼螺絲表面永久光亮，不被銹蝕。我們須得在其表面做清洗。鈍化、熱銹寶等涂層處理。

提醒大家：在日常工作生活當(dāng)中使用不銹鋼螺絲時，一定在注意上面的四點，防止不銹鋼螺絲生銹。

但一般來說不銹鋼螺絲是很少斷裂的。但在特定的情況下，不銹鋼螺絲還是會斷裂的。那么不銹鋼螺絲斷裂的原因主要有哪些呢?

1、不銹鋼螺絲所采用的原材料質(zhì)量問題，不銹鋼螺絲線材質(zhì)量不好。有很多雜質(zhì)，不純，導(dǎo)致不銹鋼螺絲硬度不夠。

2、生產(chǎn)不銹鋼螺絲工藝問題。比如說偏頭偏心的不銹鋼螺絲，還有生產(chǎn)制造時下沖作業(yè)時Q值太深和R位設(shè)計過小。

3、客戶在使用不銹鋼螺絲時，用力過大。一般建議對不銹鋼螺絲做扭力測試看最小破斷力為多少，再調(diào)節(jié)對應(yīng)扭力即可。如果要求螺釘扭力高則要做要對螺釘做熱處理，目前不銹鋼410材料可以被熱處理，經(jīng)過熱處理過的不銹鋼410螺釘，表面硬度HV580-680，芯部硬度：HV350-450。

4、看預(yù)孔是不是合適，預(yù)孔過小螺釘攻入時也會斷。
