表面處理前和后螺紋檢驗規則：

由于工程防腐蝕或裝飾的需求，緊固件表面涂層主要有電鍍鋅、非電解鋅片涂層（達克羅）和熱浸鍍鋅等。

由于緊固件表面不同的涂層工藝及涂履厚度的原因，會直接影響螺紋的互換性。

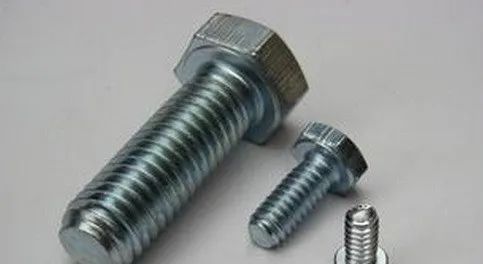

1、電鍍層ZP螺紋檢驗規則

鍍鋅層引起的螺紋干涉

緊固件表面上多了一層鍍層，會增大緊固件外形尺寸和螺紋尺寸。引起螺紋配合的干涉，內、外螺紋不能正常裝配。

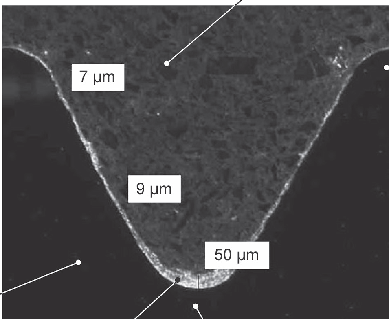

同時由于鍍層的屏蔽效應，電鍍時鋅金屬不能均勻地沉積在螺紋外表面上，在螺紋輪廓的牙頂附近鍍層偏厚，在牙底部位鍍層偏薄，這樣就改變,并減小了螺紋牙形角。

螺栓頭部和螺栓末端的鍍層比中間要厚些；由此鍍層的不規則性勢必更要影響到螺紋的干涉與配合，同時由于三角齒型的關系，鍍層厚度在螺紋上中徑當量的影響是4A倍的關系，所以不同鍍層厚度對中徑的影響要進行適當的調整。

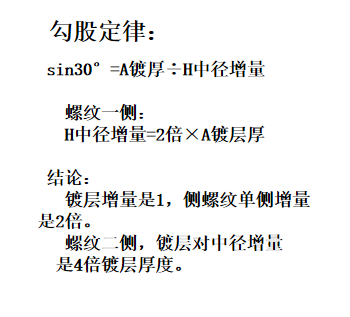

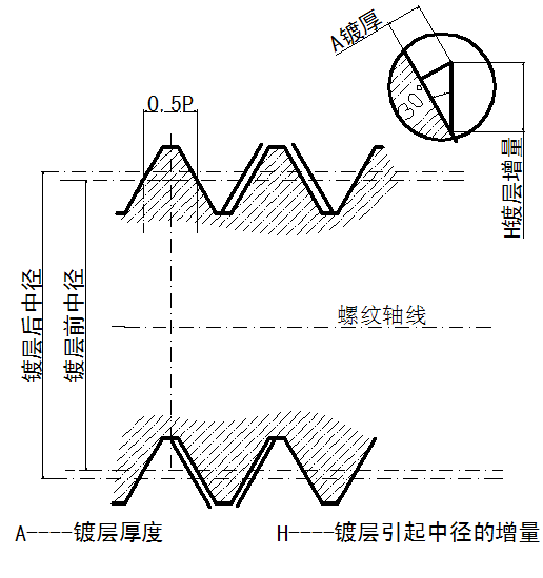

電鍍層厚度與中徑增量的關系圖

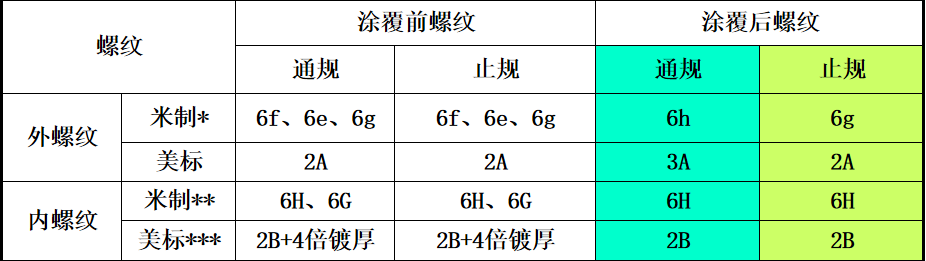

鍍鋅前后螺紋驗收用通規、止規量規

正常檢驗

▼

ISO 4042-1999（ISO/WD 4042 - 15th-2015）、ISO 965-2、ASTM F1941-2015、ASME B1.13M、ASME B1.1規定對鍍層厚5~10微米時，涂后螺紋通止規檢驗要素的規則。

同時，ISO 4042- 15th-2015、ASTM F1941－2015和IFI-166 -2007標準提出鍍后由于螺紋的干涉，允許作用在3A、6h級通端GO螺紋環規上施加一定的力矩進行檢驗。

電鍍層后外螺紋緊固件的螺紋檢驗要求

在ASME B1.1《美制統一螺紋》標準中第7.2節鍍層螺紋的極限尺寸規定：“沒有其它規定，在鍍鋅前外螺紋緊固件的螺紋檢驗用2A級螺紋量規，外螺紋的偏差是容納鍍層厚度，但最大鍍層厚度不允許大于1/4的螺紋偏差?！?/span>

ASTM F1941-2015《緊固件電鍍》標準第6.3.1.2：“有鍍層的英寸外螺紋必須能接受3A級通規，有鍍層的公制外螺紋必須能接受h級（6h或4h）通規。止規與鍍前一樣。”

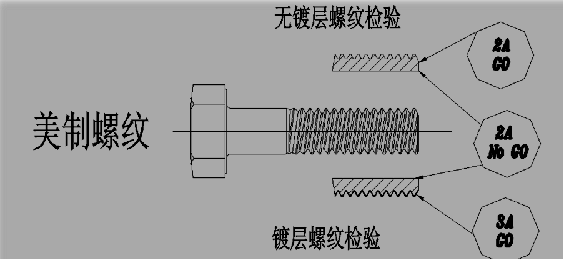

美標鍍后螺紋驗收規則

外螺紋：

鍍層后英寸外螺紋3A級通規；

鍍層后公制外螺紋6h或4h通規；

止規與鍍前一樣。

內螺紋：

鍍后英寸內螺紋2B或3B級通規；

鍍后公制內螺紋6H，5H或4H）通規；

止規與鍍前一樣。

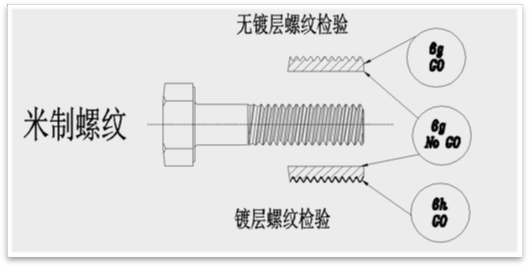

米制鍍層螺紋驗收規則：

ISO 4042、ISO965/2規定螺紋鍍層檢驗的要求。無其它特殊 要求，鍍層螺紋后的螺紋是H或h基本偏差為O。

ANSI B1.13M規定螺紋的鍍層前采用6G、4g6g級的螺紋量規，對商品鍍層螺紋厚度不大于1/4的偏差的厚度，則鍍后螺紋通規采用6h 級，止規采用6g級進行螺紋檢驗。

如果鍍后螺紋標記是“6g  AFTER COATING PLANT”，則采用鍍后用螺紋通規采用6g 級，止規采用6g級進行螺紋檢驗。

2、非電解鋅片涂層

螺紋驗收和量規

非電鋅解片涂層（達克羅）表面有鋅片底涂和有機或無機的面涂，一般底涂鍍層厚6~12μm，面涂鍍層厚約5~10μm，所以達克羅鍍層厚度對螺紋中徑的影響比電鍍還要大些。

ASTM F1136-2011《緊固件的鋅/鋁防蝕涂層》和ISO 10683：2014《緊固件非電解鋅片涂層》標準規定，涂后要保證螺紋不超出螺紋零線（基準尺寸）時。

為確保鍍后螺紋能互換，需根據涂層厚度6~10μm（焦美特GEMOET、德爾康DELTA涂層厚12~25微米），以4 倍的涂層厚度調整間隙余量，現普遍的做法在涂鍍前加大內螺紋間隙量。

非電鋅解片涂層（達克羅）涂覆前后

螺紋驗收用螺紋量規（正常檢驗）

▼

■涂后要保證螺紋不超出螺紋零線（基準尺寸）時；

■ISO 10683標準規定允許在檢驗環規上施加一定的擰入力矩；

■不同標準對不同鍍層厚度，推薦鍍前外螺紋上縮坯（f、e級）和內螺紋擴孔處理二種；

■對厚鍍層需更大的螺紋間隙裕量。

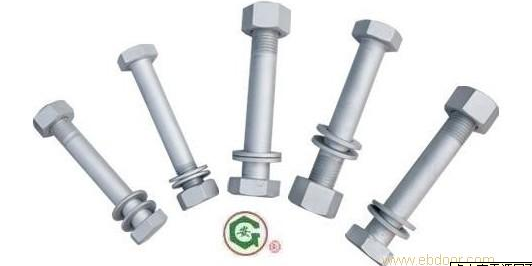

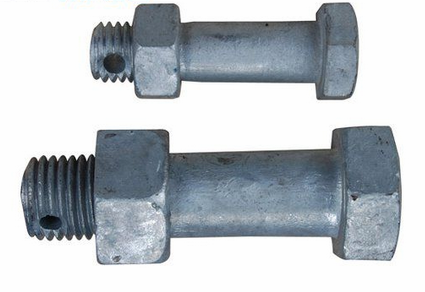

3、熱浸鍍鋅HDG后螺紋檢驗

由于熱浸鍍鋅工藝是將加鋅熱，再用離心甩于的辦法將多余的鋅除去，鋅在螺紋上堆積是相當不規則的，厚度也不均勻性，往往給螺紋配合帶來嚴重的干涉。

熱鍍鋅層厚度

美標F2329標準規定熱鍍鋅層厚度（平均值）為：0.0017～0.0021英寸（0.044～0.055毫米）；

ISO 10684標準規定鍍鋅鋅層厚度≥0.04mm。熱鍍鋅層厚度相當于電鍍鋅厚度的8~10倍；

因此必須調整外螺紋鍍前或內螺紋鍍后螺紋的尺寸。

標準中規定了熱浸鍍鋅緊固件螺紋有二種不同的調整方法：

即熱浸鍍鋅，內螺紋擴孔（第一種方法或）；熱浸鍍鋅——外螺紋鍍前減小尺寸（第二種方法）。

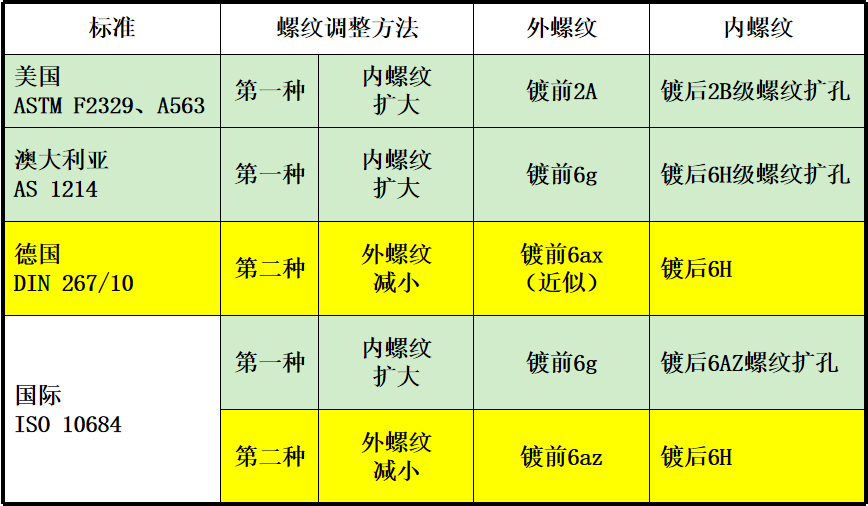

熱鍍鋅鍍前外、內螺紋調整的二種方法

▼

熱鍍鋅后螺栓、螺母螺紋檢驗適配檢驗

1、熱鍍鋅前螺栓用2A級或6g檢驗合格。

2、熱浸鍍鋅后螺栓的螺紋檢驗。

檢驗之前用機油潤滑螺紋，以免擦傷或損壞量規。

檢驗螺栓或螺柱熱浸鍍鋅后螺紋的合格性，用加大螺紋尺寸的螺母（尺寸盡量取加大上限值）來檢驗，簡稱——螺母適配檢驗。

如有爭議時，用加大（X公差，加大尺寸）的量規來驗證。

標準依據：

ASTM A307-2014標準中第7.4節規定“熱鍍鋅后的螺栓或螺柱的螺紋用擴大螺紋的螺母檢驗”；

ASTM F2329-2015標準第5.4.2“外螺紋緊固件的熱浸鍍鋅后應滿足規定的螺紋配合的要求”。

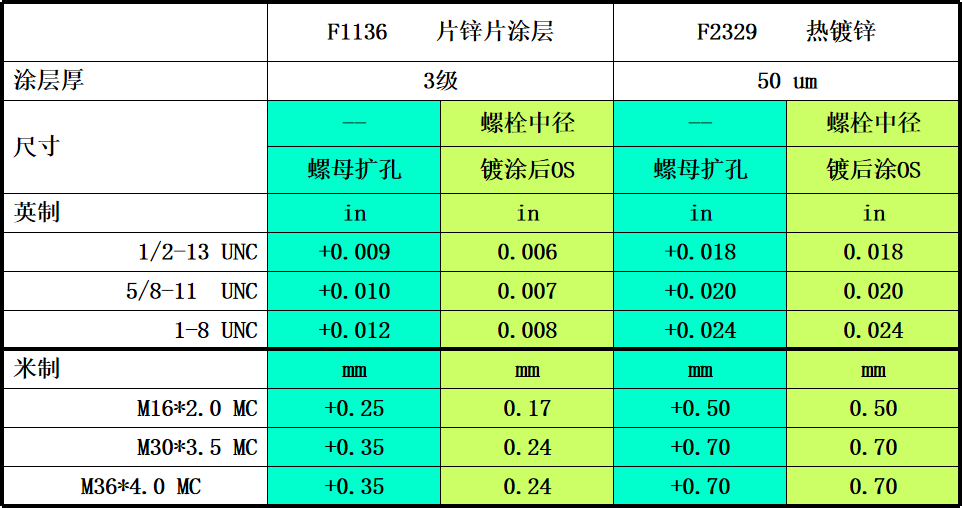

美制推薦達克羅和熱鍍鋅螺紋中徑調整量

ASTM F3125-2015版（部份）

▼
